합성곱 신경망 — 같은 필터를 어디에나 댄다

실행: python NN_52_cnn.py (검증 환경: torch 2.8.0+cu129, RTX 5080) 이 글의 수치는 전부 그 스크립트를 돌려 얻은 것이다. 데이터는 이 연재의 도형 12종이고, 생성기는 딥러닝/shapes.py 에 있다.

뒤의 비전 트랜스포머 편에서는 이미지를 조각내 토큰으로 넣는다. 그보다 10년 넘게 먼저 이미지를 다룬 방법이 합성곱이다. 그리고 지금도 작은 데이터, 작은 모델에서는 합성곱이 이긴다. 왜 이기는지를 재 본다.

1. 같은 필터를 어디에나 — 그림으로 먼저

완전연결층(MLP)은 픽셀마다 따로 가중치를 둔다. 왼쪽 위 모서리의 원을 알아보는 가중치와 오른쪽 아래 모서리의 원을 알아보는 가중치가 서로 다른 파라미터다. 그래서 원을 모든 자리에서 한 번씩 보여 줘야 한다.

합성곱은 작은 필터 하나(예: 3×3)를 이미지 전체에 미끄러뜨리며 같은 가중치로 곱한다. 한 자리에서 배운 것을 모든 자리에서 쓴다.

성질	무엇이 만드나	뜻
가중치 공유	합성곱	같은 필터를 모든 위치에 쓴다. 파라미터가 이미지 크기와 무관하다
등변(equivariance)	합성곱	입력을 옮기면 특징 맵도 같이 옮겨진다
불변(invariance)	전체 평균·풀링	입력을 옮겨도 출력이 같다

둘째와 셋째를 구분하는 것이 이 글의 절반이다. 합성곱만으로는 “어디 있든 같은 답”이 되지 않는다.

y[i,j] = \sum_{u=-1}^{1}\sum_{v=-1}^{1} w[u,v]\; x[i+u,\ j+v] + b \qquad\qquad \text{수용장}(L) = 2L+1

기호	뜻
$x[i,j]$	입력 이미지의 $(i,j)$ 픽셀
$w[u,v]$	3×3 필터의 가중치 9개 — 모든 $(i,j)$ 에서 같다
$y[i,j]$	특징 맵의 $(i,j)$ 칸
수용장	출력 한 칸이 영향을 받는 입력 영역의 폭. 3×3 을 $L$ 층 쌓으면 $2L+1$

2. 직접 재 보기

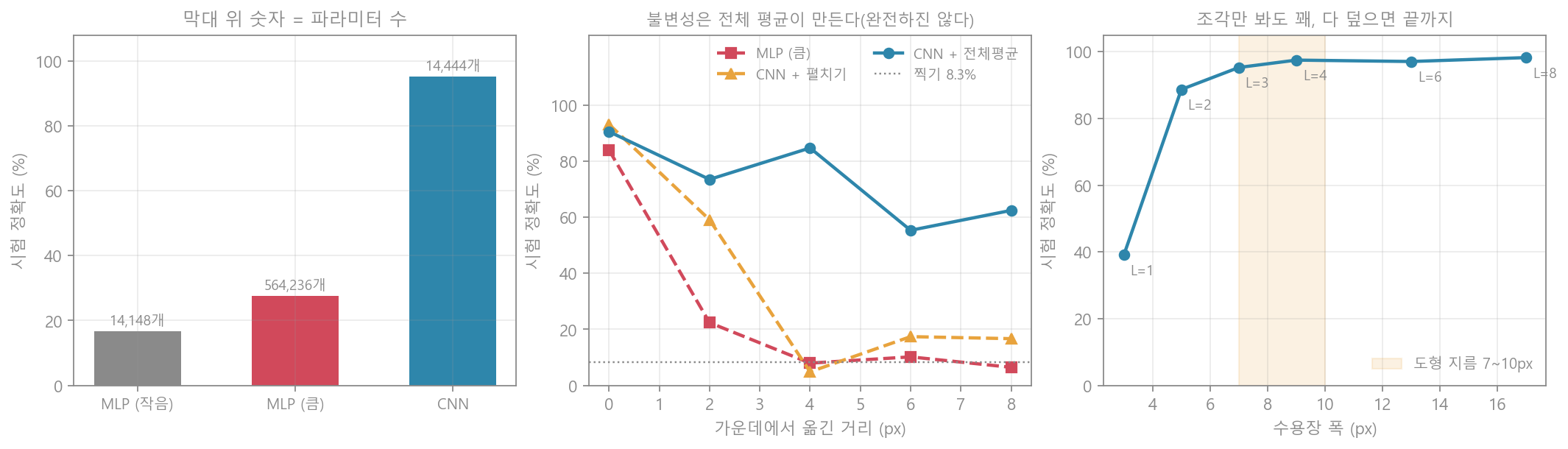

CNN 실험 세 가지

[A] 같은 예산이면

도형 12종을 24×24 캔버스 어디에나 놓았다(학습 3,600장, 시험 2,400장).

모델	파라미터	학습 정확도	시험 정확도
MLP (작음)	14,148	87.1%	16.8%
MLP (큼)	564,236	100.0%	27.5%
CNN (합성곱 3층 + 전체 평균)	14,444	98.0%	95.1%

큰 MLP는 학습 데이터를 100% 외웠지만 시험에서 27.5%다. 3,600장으로는 12종 × 수백 가지 위치를 다 보여 줄 수 없다. CNN은 파라미터가 40분의 1인데 95.1%다. 한 위치에서 배운 모서리·곡선 감지기를 모든 위치에 그대로 쓰기 때문이다.

[B] 가운데서만 배우고 옆으로 옮기면

이번에는 학습 데이터를 가운데(±1px)에만 두고, 시험 때 도형을 옆으로 $d$ 픽셀 옮겼다. 합성곱 부분은 같고 끝만 다른 CNN 두 개를 비교한다 — 특징 맵을 펼쳐서(flatten) 붙이는 것과 전체 평균을 내는 것.

옮긴 거리	MLP (큼)	CNN + 펼치기	CNN + 전체 평균
0 px	84.0%	93.2%	90.6%
2 px	22.4%	59.1%	73.5%
4 px	7.9%	4.8%	84.7%
6 px	10.2%	17.4%	55.3%
8 px	6.4%	16.7%	62.4%

(찍기는 8.3%)

MLP는 2픽셀만 옮겨도 무너진다. 그런데 펼친 CNN도 4픽셀에서 4.8%로 찍기보다 낮다. 합성곱이 만든 특징 맵은 도형을 따라 옮겨졌지만(등변), 그 뒤 완전연결층이 “가운데 칸에 반응이 있으면 원”이라고 위치를 외웠기 때문이다. 위치를 지운 것은 전체 평균이었다.

그리고 전체 평균도 완전하지 않았다. 2px(73.5%)보다 4px(84.7%)가, 6px(55.3%)보다 8px(62.4%)가 낫다. 4의 배수로 옮길 때가 더 좋다. 이 CNN은 2×2 풀링을 두 번 해서 전체 보폭이 4다. 4의 배수로 옮기면 풀링 격자와 딱 맞아 같은 값이 나오고, 그 사이로 옮기면 격자에 걸치는 방식이 달라져 특징이 바뀐다. 알려진 현상이고(Zhang, 2019), 풀링 전에 흐리게 해서(anti-aliasing) 줄인다. 가운데서 멀어질수록 떨어지는 것은 캔버스 테두리의 0 채움(padding) 근처를 학습 때 한 번도 못 봤기 때문이다.

[C] 수용장 — 필터가 한 번에 보는 넓이

풀링 없이 3×3 합성곱만 $L$ 층 쌓고 전체 평균을 냈다(16×16, 도형 지름 7~10px). 수용장은 가운데 출력 한 칸을 입력으로 미분해서, 기울기가 0이 아닌 영역의 폭을 실제로 재었다.

수용장 지도

층 수 $L$	이론 $2L+1$	실측 폭	시험 정확도
1	3 px	3 px	39.1%
2	5 px	5 px	88.7%
3	7 px	7 px	95.3%
4	9 px	9 px	97.5%
6	13 px	13 px	97.1%
8	17 px	16 px	98.3%

실측 폭은 이론과 정확히 같다. $L=8$ 의 16px은 캔버스가 16px이라 거기서 잘린 것이다.

예상과 달랐던 것은 $L=2$ 다. 수용장 5px은 도형(710px)의 반쯤밖에 못 보는데 88.7% 가 나왔다. 모서리 한 조각만 봐도 원(곡선)인지 사각형(직각)인지 마름모(비스듬한 변)인지가 꽤 갈리기 때문이다. 조각의 통계를 전체 평균으로 모으면 그것만으로 상당히 맞힌다. 도형을 다 덮는 79px부터 97% 근처의 한계에 닿는다.

3. 흔한 오해와 한계

1. “CNN은 평행이동에 불변이다” — 합성곱은 등변이고, 불변은 전체 평균이나 풀링이 만든다. [B]에서 펼친 CNN은 4px 이동에 4.8%로 무너졌다. 그리고 풀링까지 있어도 보폭의 배수가 아닌 이동에는 흔들렸다.

2. “파라미터가 많을수록 낫다” — [A]에서 40배 많은 MLP가 3.5분의 1 정확도였다. 파라미터 수보다 구조에 담긴 가정 (가까운 픽셀끼리 관계가 있다, 어디서든 같은 무늬는 같은 뜻이다)이 작은 데이터에서는 더 크게 작용한다.

3. 그 가정이 틀리는 과제도 있다 — “도형이 왼쪽에 있으면 A, 오른쪽이면 B”처럼 위치 자체가 답인 과제에서 전체 평균은 필요한 정보를 지운다. 불변성은 공짜 이득이 아니라 과제에 대한 가정이다.

4. ViT와의 관계 — 비전 트랜스포머는 이 가정을 거의 넣지 않고 데이터로 배운다. 그래서 데이터가 적을 때는 CNN이, 아주 많을 때는 ViT가 이기는 경향이 있다(비전 트랜스포머 편).

4. 한 문단 요약

합성곱은 작은 필터 하나를 이미지 전체에 미끄러뜨려 같은 가중치로 계산한다. 그래서 도형이 24×24 어디에나 놓이는 과제에서 파라미터 1만 4천 개 CNN이 95.1%, 56만 개 MLP가 27.5%였다. 다만 합성곱 자체는 등변(옮기면 반응도 옮겨짐)일 뿐이다. 가운데서만 배우고 4px 옮겨 시험하자 특징 맵을 펼친 CNN은 4.8%로 무너졌고, 위치를 지우는 전체 평균을 쓴 CNN만 84.7%로 버텼다. 그마저 풀링 보폭 4 때문에 4의 배수로 옮길 때만 잘 버텼다. 수용장은 이론대로 $2L+1$ 로 넓어졌고, 5px만 돼도 88.7%였다. 모서리 조각에도 도형 종류가 드러나기 때문이다.
